硬件結構
19”標準機架設計，3U高度
支持9路以下的大屏幕拼接，支持搭建2×2，2×3，2×4，3×3等顯示大屏
單電源配置，業務卡支持熱拔插，可方便進行維護
視頻輸入
支持多路數字/模擬信號接入
視頻輸出
支持9路高清DVI信號輸出，圖像可分割、融合、拼接、漫游
支持單信號輪巡功能
矩陣切換
支持外接標清視頻，VGA、DVI等視頻矩陣的控制
支持視頻信號無損切換、延時小于40MS
支持不低于20個場景，場景調用時間不高于100ms
支持網絡鍵盤，web客戶端控制切換，IPAD無線控制，平臺控制
網絡以及控制功能
支持10M/100M/1000M網絡，用于網絡視頻解碼以及大屏拼接控制
支持RS485/232接口，支持控制矩陣、大屏、球機，支持國際國內主流廠家的設備控制協議
支持ONVIF、PSIA、GB28181、DB33、DB41、RTP、RTSP等多種協議格式，支持Honeywel/Tyco/Pelco/Sony/Panasonic/Axis/大華/海康/宇視等國際國內主流廠家的IPC/DVR/NVR設備
支持通過網絡使用VNC方式實現對遠程計算機信號的顯示
支持用戶權限管理
支持設備各板卡的運行狀態讀取，各業務板卡具備LED指示燈報警指示

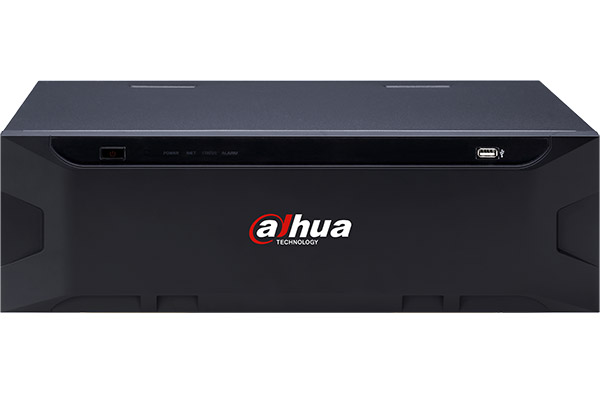

DH-M30-3U
| 參數分類 | 參數一 | 參數二 | 參數值 |
|---|---|---|---|
| 系統參數 | 一 | 主機箱 |
1個電源，主控卡，高速串行總線背板，智能溫控風扇 |
| 視頻輸入卡 |
最大支持2塊 |
||
| 系統機箱 | 一 | 網絡接口 |
1×RJ45，支持10M/100M/1000M網絡 |
| 串行接口 |
3×RS232，用于連接矩陣、液晶顯示屏、中控等設備；1×RS485，用于連接云臺控制設備 |
||
| USB接口 |
1×USB2.0 |
||
| 視頻輸入(標配) | 網絡高清視頻 | 接口 |
RJ45 |
| 信號格式 |
支持1080P/UXGA/720P/960H/D1/2CIF/CIF等分辨率的視頻流；支持5路1080P網絡視頻的同時解碼 |
||
| 視頻輸入(選配) | DH-VI0401HD-DC2000(4路DVI視頻) | 接口 |
DVI-I數字視頻接口輸入，通過轉換頭支持VGA/HDMI信號 |
| 信號格式 |
支持DVI 1.0以及HDMI 1.3規范，支持12位HDMI信號，支持xvYCC色彩標準信號，輸入分辨率支持1024×786@60Hz、1280×1024@60Hz、1400×1050@60Hz、1600×1200@60Hz、720P、1080P以及自定義分辨率信號采集 |
||
| 高清視頻 | 接口 |
9路DVI-D數字視頻接口輸出，通過轉換頭支持HDMI信號 |
|
| 信號格式 |
輸出分辨率最高支持1920×1080@60Hz |
||
| 大屏融合控制 | 一 | 電源 |
交流電源： 100~120V AC，200~240V AC |
| 功耗 |
≤80W |
||
| 工作溫度 |
0℃－＋50℃ |
||
| 工作濕度 |
10%－90% 86kpa－106kpa |
||
| 尺寸(mm) |
19英寸3U機箱 482.6(寬)×496(深)×133(高) |
||
| 重量 |
≤10Kg (滿配) |
